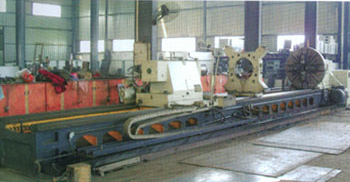

CW61(2)63B |
CW61(2)93B |
CW61(2)80B |
CW61(2)100 |
CW61(2)125 |
| CW6180/CW6280車床CW61100/CW62100 CW61125/CW62125臥式車床(600導軌)的床身上最大回轉直徑 |
mm |
630 |
930 |
800 |
1000 |
1250 |
| 刀架上最大回轉直徑 |
mm |
350 |
650 |
480 |
680 |
800 |
| 最大工件長度 |
mm |
750,1500,2000,
3000-15000
CW(93/80Q)
系列無750規格 |
750,1500,2000,
3000-15000
CW(93/80Q)
系列無750規格 |
1500,3000,
4000,5000-15000 |
1500,3000,
4000,5000-15000 |
1500,3000,
4000,5000-15000 |
| 馬鞍槽內回轉直徑/有效寬度 |
mm |
800/300 |
1100/300 |
1100/310 |
1200/310 |
1400/310 |
| 主軸通孔直徑和軸頭型式 |
mm |
φ104；D11(B系列） φ130；D11(C系列） |
φ104；D11(B系列） φ130；D11(C系列） |
φ104；D11(B系列） φ130；D11(C系列） |
φ104；D11(B系列） φ130；D11(C系列） |
φ104；D11(B系列） φ130；D11(C系列） |
| 主軸通孔前端錐體和頂尖錐度 |
mm |
φ120(B系列） φ140(C系列）莫氏5號 |
φ120(B系列） φ140(C系列）莫氏5號 |
φ120(B系列） φ140(C系列）莫氏5號 |
φ120(B系列） φ140(C系列）莫氏5號 |
φ120(B系列） φ140(C系列）莫氏5號 |
| 主軸轉速級數和范圍 |
r/min |
18種7.5-1000(B系列）
18種8.5-800(C系列） |
18種6-800
(B系列）
18種8.5-800
(C系列） |
18種5.4-720 |
18種5.4-720 |
18種4.8-640 |
| 縱進給量級數和范圍 |
mm/r |
64種0.05-24.3 |
64種0.05-24.3 |
64種0.06-24.3 |
64種0.06-24.3 |
64種0.05-24.3 |
| CW6180/CW6280車床CW61100/CW62100 CW61125/CW62125臥式車床(600導軌)的范圍1：1 |
mm/r |
0.1-1.52 |
0.1-1.52 |
0.1-1.52 |
0.1-1.52 |
0.1-1.52 |
| 范圍16：1 |
mm/r |
1.6-24.3 |
1.6-24.3 |
1.6-24.3 |
1.6-24.3 |
1.6-24.3 |
| 用交換齒輪微量進給范圍 |
mm/r |
0.05-0.76 |
0.05-0.76 |
0.06-0.912 |
0.06-0.912 |
0.06-0.912 |
| 橫向進給量與縱進給量的比率 |
|
1/2 |
1/2 |
1/2 |
1/2 |
1/2 |
| 床鞍快移速度 |
mm/min |
4000 |
4000 |
4000 |
4000 |
4000 |
| 機床絲杠螺距 |
mm |
12(公制）1/2"（英制） |
12(公制）1/2"（英制） |
12(公制）1/2"（英制） |
12(公制）1/2"（英制） |
12(公制）1/2"（英制） |
| 公制螺紋種數、范圍 |
mm |
50種 1-240
（另有14種非標螺紋） |
50種 1-240
（另有14種非標螺紋） |
50種 1-240
（另有14種非標螺紋） |
50種 1-240
（另有14種非標螺紋） |
50種 1-240
（另有14種非標螺紋） |
| CW6180/CW6280車床CW61100/CW62100 CW61125/CW62125臥式車床(600導軌)的英制螺紋種數、范圍 |
|
26種 14-1 t.p.i |
26種 14-1 t.p.i |
26種 14-1 t.p.i |
26種 14-1 t.p.i |
26種 14-1 t.p.i |
| 模數螺紋種數、范圍 |
mm |
53種 0.5-120 |
53種 0.5-120 |
53種 0.5-120 |
53種 0.5-120 |
53種 0.5-120 |
| 徑節螺紋種數、范圍 |
|
24種 28-1 DP |
24種 28-1 DP |
24種 28-1 DP |
24種 28-1 DP |
24種 28-1 DP |
| 下刀架最大橫向行程 |
mm |
315 |
500 |
500 |
500 |
500 |
| 上刀架最大行程 |
mm |
200 |
200 |
200 |
200 |
200 |
| 尾座套筒行程 |
mm |
250 |
250 |
250 |
250 |
250 |
| 尾座套筒錐度 |
|
莫氏5號 |
莫氏5號 |
莫氏5號 |
莫氏5號 |
莫氏5號 |
| 床身導軌寬度及淬火硬度 |
mm |
600RC52 |
600RC52 |
600RC52 |
600RC52 |
600RC52 |
| 主電機功率 |
kW |
11 |
11 |
11或15 |
11或15 |
11或15 |
| 快速電機功率 |
kW |
1.1 |
1.1 |
1.1 |
1.1 |
1.1 |
| 冷卻泵電機功率 |
w |
90 |
90 |
90 |
90 |
90 |
| 車床寬度×高度/包裝寬度×高度 |
mm |
1380×1450
×1720×1710
1380×1770/
(CW6180Q)
1440×1835/
1800×2340
(CW6193系列） |
1380×1450
×1720×1710
1380×1770/
(CW6180Q)
1440×1835/
1800×2340
(CW6193系列） |
1550×1630/
1820×1800
1550×1790/
(CW61100Q)
1560×1900/
1800×2520
(CW61110系列） |
1550×1630/
1820×1800
1550×1790/
(CW61100Q)
1560×1900/
1800×2520
(CW61110系列） |
1550×1630/
1820×1800
1550×1790/
(CW61100Q)
1560×1900/
1800×2520
(CW61110系列） |
| 機床長度/包裝箱長度 |
|
|
|
|
|
|
| CW6180/CW6280車床CW61100/CW62100 CW61125/CW62125臥式車床(600導軌)的最大工件長度 |
|
|
|
|
|
|
| 750 |
mm |
2890/3440 |
|
|
|
|
| 1500 |
mm |
3690/4240 |
3690/3900 |
3700/4150 |
3700/4150 |
3700/3900 |
| 2000 |
mm |
4070/ |
|
|
|
|
| 3000 |
mm |
5190/5740 |
5190/5400 |
5250/5650 |
5250/5650 |
5250/5400 |
| 4000 |
mm |
6120/6640 |
6100/6350 |
6250/6650 |
6250/6650 |
6250/6450 |
| 5000 |
mm |
7200/7750 |
7200/7430 |
7250/8050 |
7250/8050 |
7250/7630 |
| 機床凈重 |
|
|
|
|
|
|
| 最大工件長度 |
|
|
|
|
|
|
| 750 |
mm |
3400/4400 |
|
|
|
|
| 1500 |
mm |
3700/4700 |
4200/4950 |
4900/6000 |
4900/6000 |
5500/6350 |
| 2000 |
mm |
4200/5000 |
|
|
|
|
| 3000 |
mm |
4700/5900 |
5200/6250 |
5500/6900 |
5500/6900 |
6100/7250 |
| 4000 |
mm |
5800/7700 |
6300/7500 |
6100/8000 |
6100/8000 |
6700/8150 |
| 5000 |
mm |
6800/8800 |
7300/8700 |
6900/9000 |
6900/9000 |
7500/9200 |
| 床身寬度 |
mm |
600 |
600 |
600 |
600 |
600 |
| 最大承重 |
kg |
2000 |
2000 |
2000 |
2000 |
2000 |
